1、 实现稳定高精度测量
采用标准的校准电阻，压粉铁芯等的铁损极为小的材料也有可能稳定并高精度测量。
2、 采集的波形资料，本产品以8192点/周速率采集的波形数据，是本公司比之过去的16倍，能够高精度地测量矫顽磁力和剩余磁通密度等。
3、 标准配置作业靠近脉冲励磁
可选择性地在正弦波励磁加上标准装备脉冲励磁（最大1MHz、50%占空比）。
4、 配置可比较参数的设置
能够比较不同测量条件下同一产品的的B-H曲线。
5、 装载两种类型的游标
显示任意点的测量值、导磁率用可能十字和倾斜的两种光标。一般的十字外加“倾斜游标”是只合起B B-H曲线的任意点的导磁率测量就是接受客户建议进行功能优化的，为测试提供方便。
-
测试频率 ：10Hz至10MHz（SY-8218）/ 10Hz至1MHz（SY-8219）
-
应用信号波形：正弦或脉冲（10Hz至1MHz）
-
输入电流：±6A，最大值
-
输入电压：最大±200V
-
激发方式：自动激发
（在固定的Hm，BmI1m或V2m下）
可以通过施加交流磁场进行消磁来消除残留通量
|

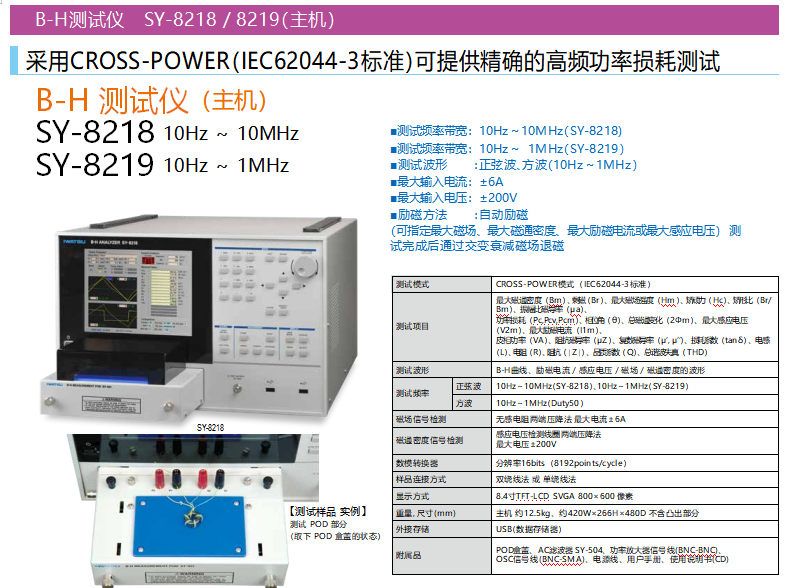

项目
|
规格
|
|
测量方法
|
交叉功率法（符合IEC62044-3）
|
|
MeasurementItem（符号）
|
最高 磁通密度（Bm），残余磁通密度（Br），最大磁场强度（Hm），矫顽力（Hc），矩形比（Br / Bm），相对振幅磁导率（µa），铁损（Pc，Pcv，Pcm） ，一次励磁电流（I1m），二次感应电压（V2m），相位（θ），总磁链（2φm），视在功率（VA），阻抗磁导率（µ; z），复磁导率（µ'，µ” ），损耗系数（tanδ），电感（L），电阻（R），阻抗（| Z |），品质因数（Q），总谐波失真（THD）
|
|
波形显示
|
BH曲线，励磁电流，感应电压，磁场，磁通密度
|
|
测试频率
|
正弦曲线
|
10Hz至10MHz（SY-8218）
10Hz至1MHz（SY-8219）
|
|
广场
|
10Hz至1MHz（占空比50）
|
|
磁场信号检测
|
无感电阻上的压降，最大电流为±6A
|
|
磁通密度信号检测
|
感应电压检测线圈上的电压检测，最大信号检测电压为±200V
|
|
数字化仪
|
16位（8192点/周期）
|
|
样品连接方式
|
可选择2个或1个线圈（绕组）方法
|
|
显示
|
8.4吋TFT-LCD SVGA 800x600像素
|
|
功率
|
AC100V至AC240V，50 / 60Hz，大约 130VA（最大）
|
尺寸
重量
|
大约 420W X 266H X 480D（毫米）
约 12.5公斤
|
|
外部记忆
|
USB端口用于数据存储
|
|
配饰
|
参考样品，POD盖，交流耦合器模块，功率放大器电缆（BNC-BNC），OSC电缆（SMA-BNC），电源电缆，操作手册（CD-ROM），用户指南
|
|
