Astro VG-879 8K数字视频信号发生器

产品详情

VG-879 8k数字视频信号发生器简介：

•支持 HDMI2.0b 测试包括 HDR,HDCP2.2, HDCP1.4

•支持多种数字接口: HDMI2.0b, V-by-One HS, SDI 和 DisplayPort1.2，模拟接口等

•主机最多支持安装4个模块

•模块能支持 4K（4096/3840x2160）@60p

•一个模块 (V-by-One HS) 即可支持 4K2K 120P输出

•支持HDR BT2020测试，内建 HDR，BT2020测试图

•可用于 8K4K 测试评价 ( 输出自然图片时8K 30P可输出完整8K图片)

•信号全面可编辑

•支持 AAC/AC3 音频输出，可选 HBR 和 OBR audio 选件

•支持 HDCP2.2, HDCP1.4

•支持 HMID2.0 MOI 测试（选件）

•支持 CEA-861-F Timing 格式,包含4K/50p,60p; 4K YCbCr 4:2:0 4:2:2, 4:4:4

•支持 Aspect 21:9，并可选 21:9 专用测试图

•支持 4K/6G Scrambling Enable 写和读

•支持3D 功能，如Dual View, Independent View and OSD Disparity等

•支持CEC2.0 传送, BT-2020 Colorimetry, DALs(Dynamic Auto Lipsync等

•支持 HMID2.0 MOI 测试（选件）

•支持 CEA-861-F Timing 格式,包含4K/50p,60p; 4K YCbCr 4:2:0 4:2:2, 4:4:4

•支持 Aspect 21:9，并可选 21:9 专用测试图

•支持 4K/6G Scrambling Enable 写和读

•支持3D 功能，如Dual View, Independent View and OSD Disparity等

•支持CEC2.0 传送, BT-2020 Colorimetry, DALs(Dynamic Auto Lipsync等

VG-879 8k数字视频信号发生器输出模块选件

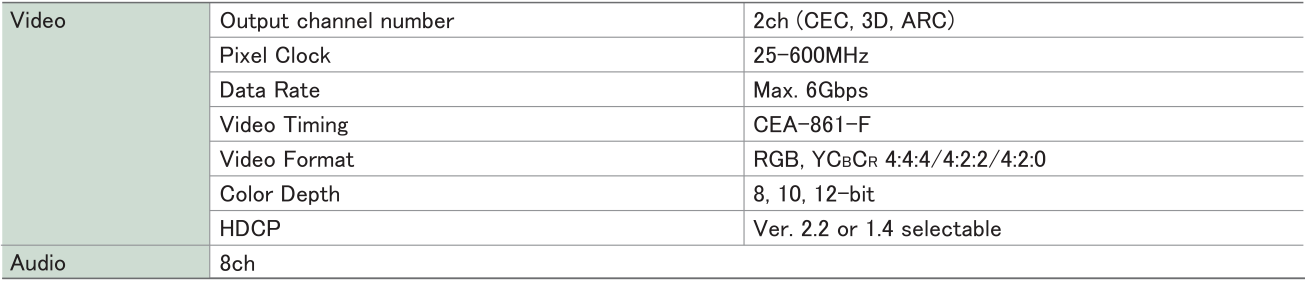

VM-1876-M8 HDMI 2.0a 模块

支持HDMI2.0 4K*2K 50p/60p, HDCP2.2 & 1.4, HDR, BT2020
VM-1876-MB 12G-SDI模块
12G-SDI*4K 支持4K 60p（只支持VG-879）

* VM-1876-M1 DisplayPort 1.2 模块

   1. DP x 2(Ver.1.2a) 25~600MHz

   2. 4k YCbCr4:2:2 60fps （每输出口）

       支持Multi stream transmit: 一个端口输出两个视频

* VM-1876-M2 V-by-One HS 模块

   1. V-by-One x 4 Dot Clock 20MHz~1200MHz(16 Lanes)

   2. 8-lane 4K 60p 支持5种分割模式

   3.16-lane

       FHD 240p 支持5种分割模式

       4K 120p 支持10种分割模式

       8K RGB4:4:4 30fps

* VM-1876-M5 SDI模块

   1.3G-SDI*4K 支持4K 60p （只支持VG-879）

* VM-1876-M0 HDMI2.0a模块

   1.支持4K 60p YCbCr 4:2:0. 8K/30p 十字分割

* VM-1876-M9 iTDMS 模块

   1. DVI Dual link*2ch

   2.可加IA-1540转换成LVDS输出4K信号

* VM-1876A-MA TV 模拟模块

1. 支持YPbPr，CVBS,VGA接口

2. 可以转换最高16bit TIFF格式4K图像到VG-876

* 关于VG-879 8k数字视频信号发生器的其他选件

* VT-7009 8K 和 4K HDR 测试图像库（选件）

1. 8K（7680 x 4320）和4K（3840 x 2160）分辨率

2. 10 和12 -bit

3. 支持HDR格式包括SMPTE ST2084（1000 nits, 4000 nits）、HLG 和 SDR

4. 支持ITU-R BT2020(Rec.2020) 色域

   5. 共14款图像
* VT-7007 BT2020非压缩测试图片库（选件）

     1. 包含10种自然测试图

     2. 支持8K，4K,2K分辨率

     3. 最高支持 12bit 色深

     4. 非常适合于测试4K/8K显示设备的清晰度，主观评价明暗对比，色调，色彩重现，暗场效果等

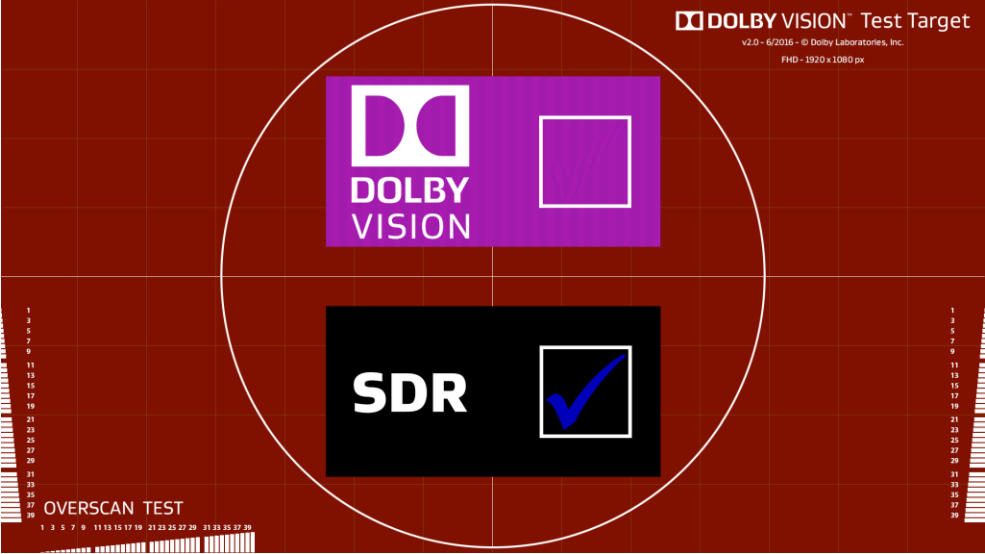

* VT-7012 Dolby Vision测试图像（选件）

   1. 包含10种自然测试图

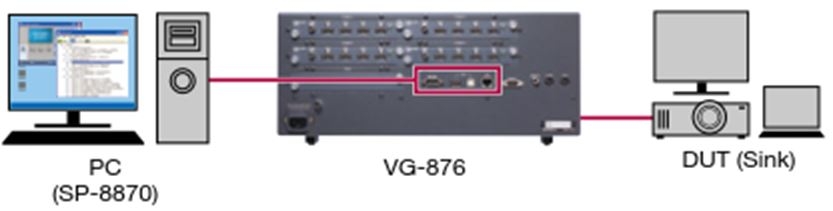

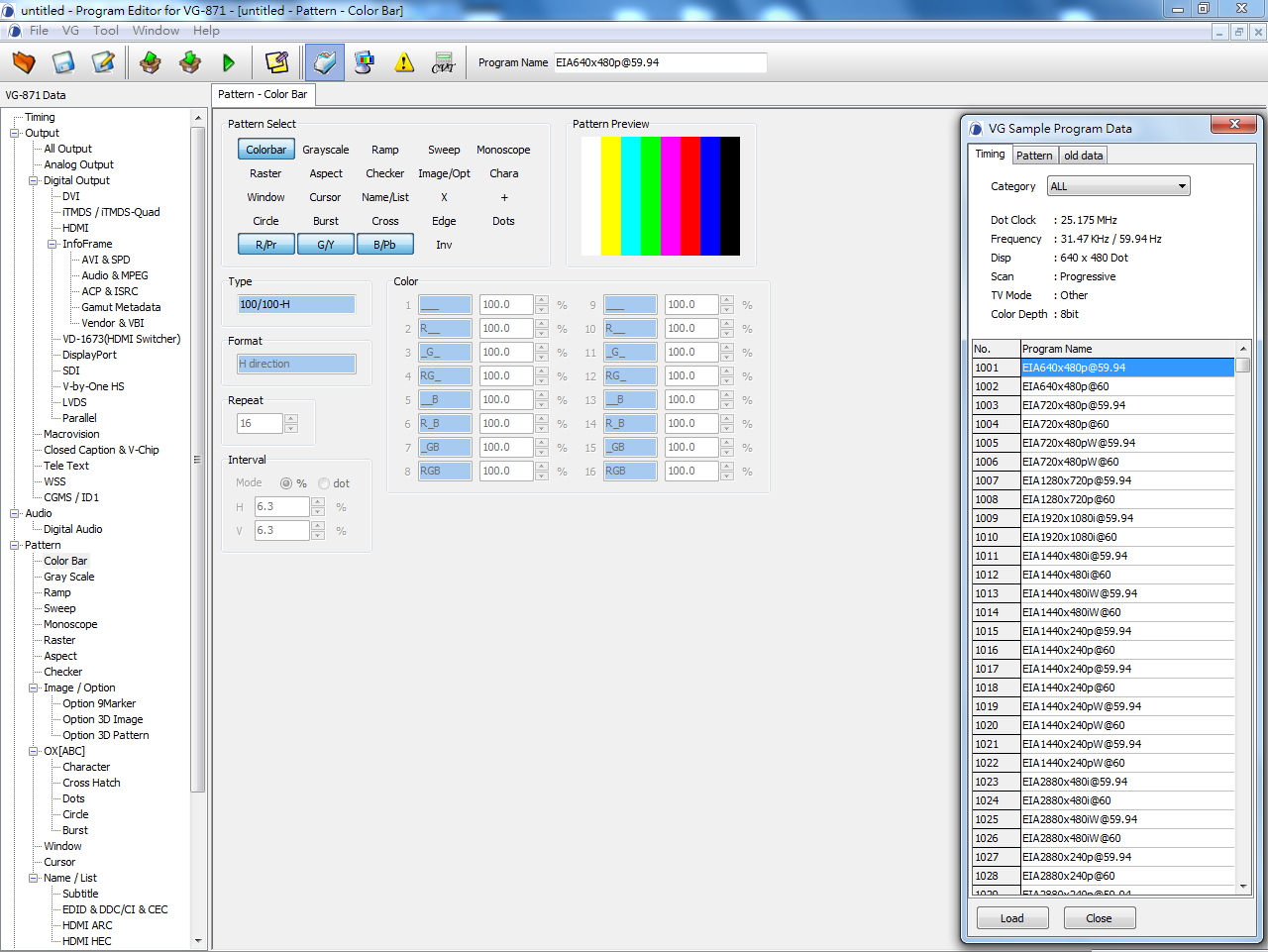

* SP-8870 编程软件
   1. 所有Program、Timing、Pattern均能透过SP-8870软件进行编辑，也可以把BMP或JPG格式图像通过软件储存在VG信号发生器内。

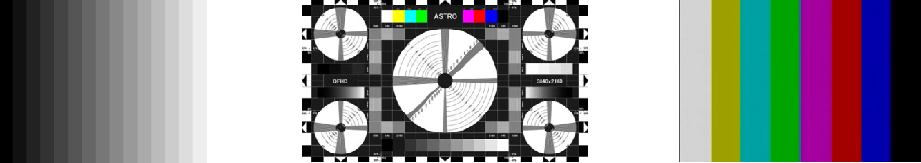

内置多种测试图像
SP-8871 图像转换软件（选件）
VT-8500-0006 HDMI HBR 音频（选件）

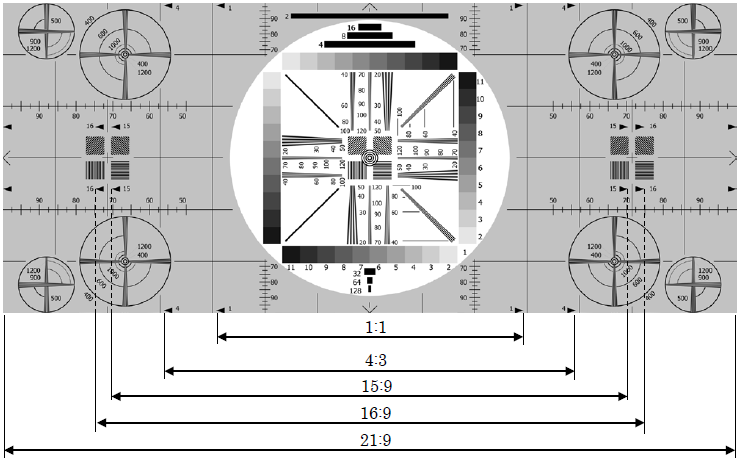

VT-8500-0014 21:9专用测试图（选件）
