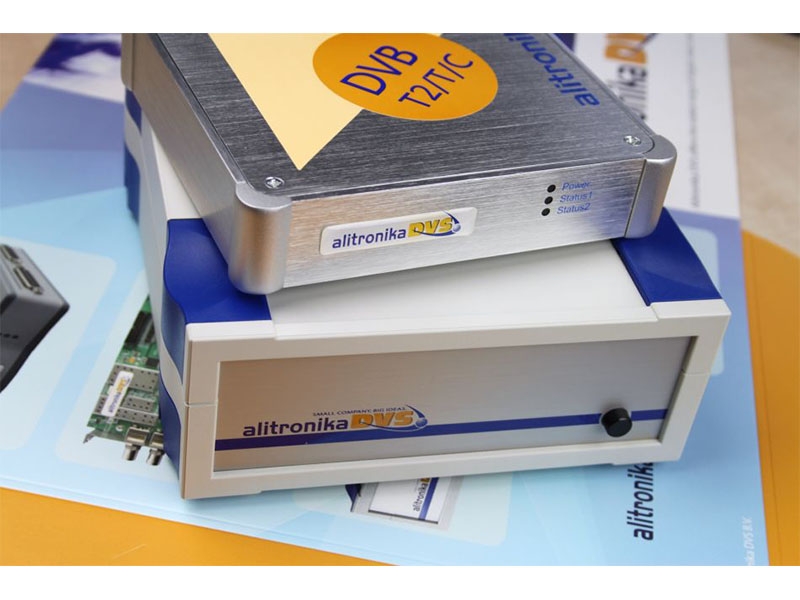

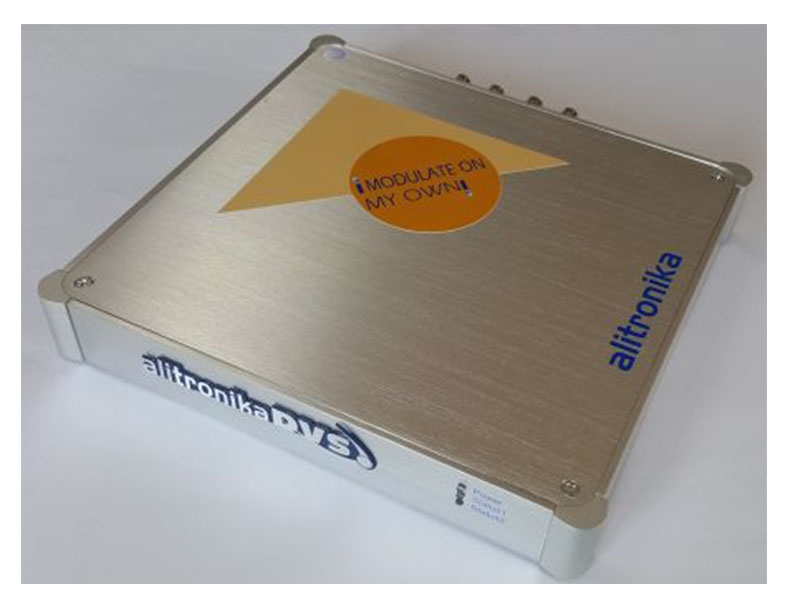

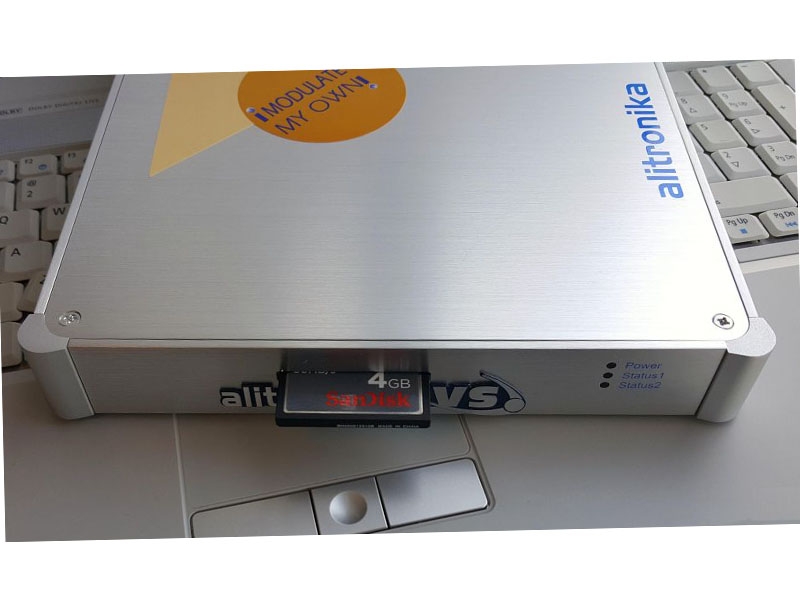

阿里 AT3900USB with CF 便携数字电视码流卡调制卡

产品详情

板上缓冲: 16 Mbytes.

如连接器: 75 Ohms.

如输出频率: 49-51兆赫或99-101兆赫可按1兆赫步骤调整。

如果输出功率超过带宽: -10dBm.

rf连接器: 75欧姆F型。

射频输出频率范围: 950MHz to 2150MHz.

无线电输出功率超过带宽: -10dbm至-45dbm,可调整为0.5db级。

数字电视模式: DVB-S and DVB-S2.

光谱模式: 倒转和非倒转。
dvb-S模式:

Alpha rolloff:0.35.

调制模式: Qpsk。

FEC Code Rates: 1/2, 2/3, 3/4, 5/6 and 7/8.

符号率: up to 45 MSymbols/s.

比特率: up to 72.574 MBit/s.
DVB-S2 & DVB-S2X Mode:

Alpha rolloff dvb-2模式: 0.20, 0.25 and 0.35.

Alpha rolloff dvb-2x模式: 0.03, 0.05, 0.10, 0.15, 0.20, 0.25 and 0.35.
调制模式:

DVB-S: Qpsk

DVB-S2: 8SPK, 16APSK and 32APSK.

DVB-S2X: 8, 16, 32, 64, 128 and 256APSK.

FEC Code Rates:1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10.

FEC Code Rates: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10.

符号率: up to 45 MSymbols/s.

比特率: up to 200.385 MBit/s.
DVB-DSNG 模式:

Alpha rolloff: 0.20, 0.25 and 0.35.

调制模式: 8SPK和QAM16。
Dvb-asi规范。

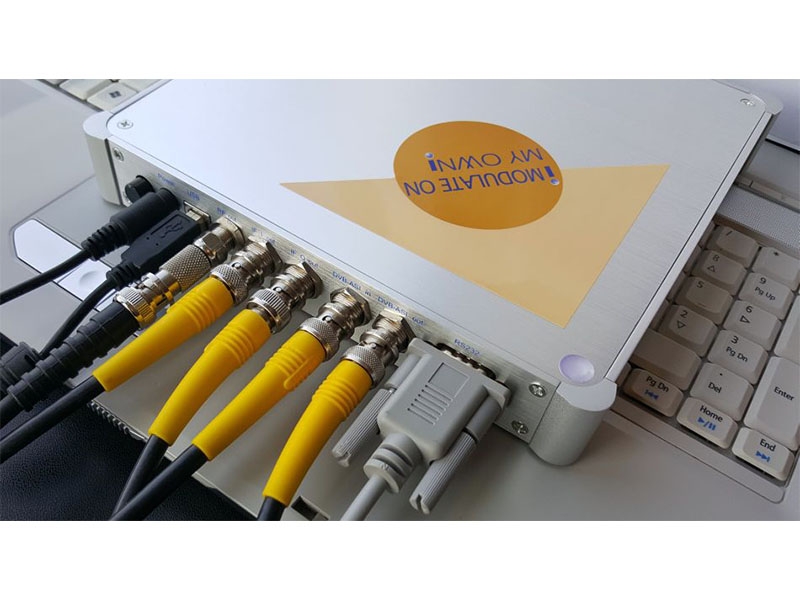

输入连接器: 75 Ohms BNC.

输入损失: 15dB.

输出信号水平: 1.0Vp-p nominal.

Dvb-Asi输出时钟: 270 MHz.

输入损失: 15dB.
