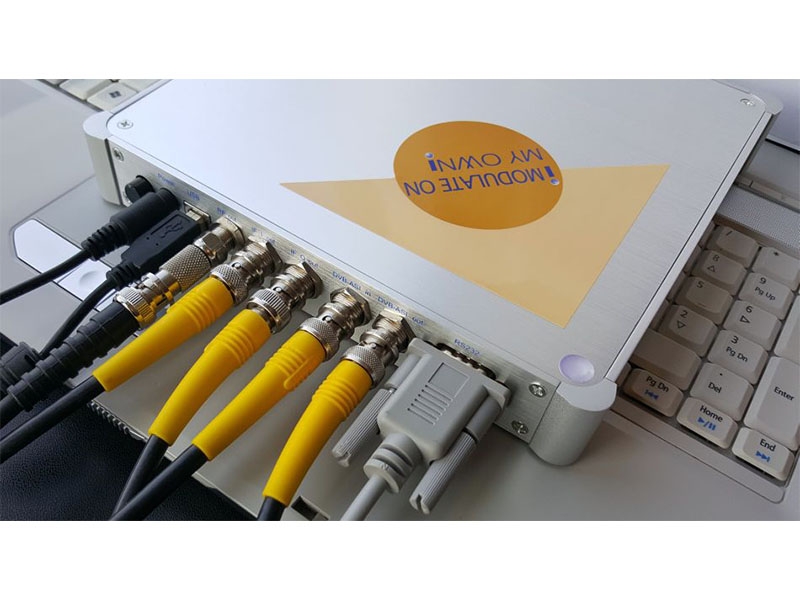

阿里 AT3780USB 便携式数字电视码流卡调制卡

产品详情

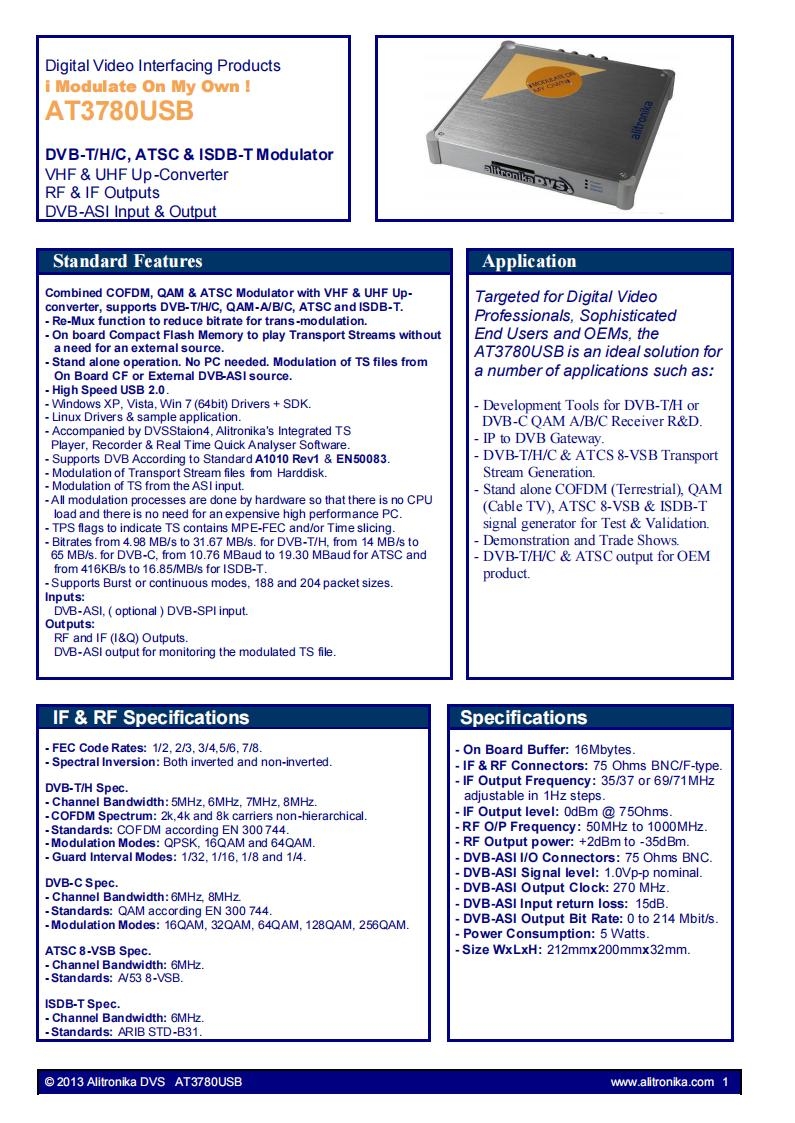

一般规格。

板上缓冲: 16 Mbytes.

如果连接器: 75 Ohms BNC.

如输出频率: 35-37兆赫或69-71兆赫可按1兆赫步骤调整。

rf连接器: 75 Ohms BNC.

射频输出频率范围: 50至1000兆赫。

无线电输出功率超过带宽: +2dbm到-35dbm,可调整为0.5db级。
DVB-T/H Spec

频道带宽: 5MHz, 6MHz, 7MHz, 8MHz.

COFDM Spectrum: 2K、4K和8K无等级载波器。

标准: 根据IN300,744.

调制模式: Qpsk,16qam和64qam。

防护间隔模式: 1/32, 1/16, 1/8 and 1/4.

FEC Code Rates:1/2, 2/3, 3/4,5/6, 7/8.

光谱反转: 倒转和非倒转。
DVB-C Spec.

频道带宽: 6MHz, 8MHz.

标准: QAM 根据EN 300 744.

调制模式: 16QAM, 32QAM, 64QAM, 128QAM & 256QAM.
ATSC8-VSB规范。

频道带宽: 6mhz。

标准: A/53 8-VSB.
ISDB-T Spec.

频道带宽: 6mhz。

标准: ARIB STD-B31.
DVB-ASI Spec.

输入/输出连接器: 75 Ohms BNC.

输出信号水平: 1.0Vp-p nominal.

Dvb-Asi输出时钟: 270 MHz.

输入损失: 15dB.

输出比特率: 0到214MT/S(最大值。DVB-T/H/C的允许比特率,ATSC调制)。
