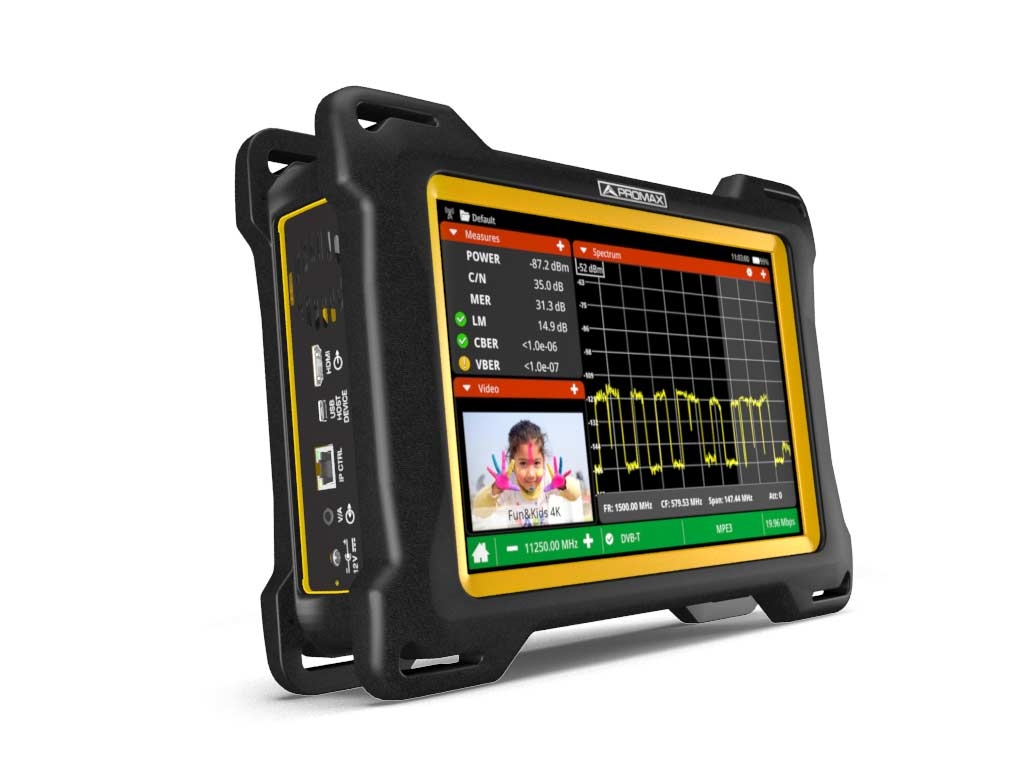

ATLAS NG高端电视信号分析仪

广播标准

类似物

模拟地面，FM RDS

数字地面电视/广播

DVB-T、DVB-T2（T2-base、T2-lite）、ISDB-T、ATSC 1.0、ATSC 3.0、DAB、DAB+

数字电缆

DVB-C、DVB-C2、J.83B（QAM-B）

数字卫星

DVB-S2X、DVB-S2、DVB-S、DSS、DCII (DigiCipher 2)

频谱分析仪模式

从 5 MHz 到 6 GHz

IPTV 操作模式

多达 4 个同时多播/单播流（接收、测量和记录）

SDI 工作模式

3 Gbps 输入/输出。兼容 SD-SDI、HD-SDI 和 3G-SDI。它包括眼睛统计图。

WIFI分析仪工作模式

频谱分析仪 + 无线网卡

OTT 分析仪工作模式

支持 MPEG-DASH 和 HLS。编解码器 H.265、H.264、MPEG-2、VP8、VP9、MVC、WMV9、JPEG/MJPEG、VC-1

ASI-TS 工作模式

支持TS、T2-MI、BTS

可选光纤

光功率计+光射频转换器

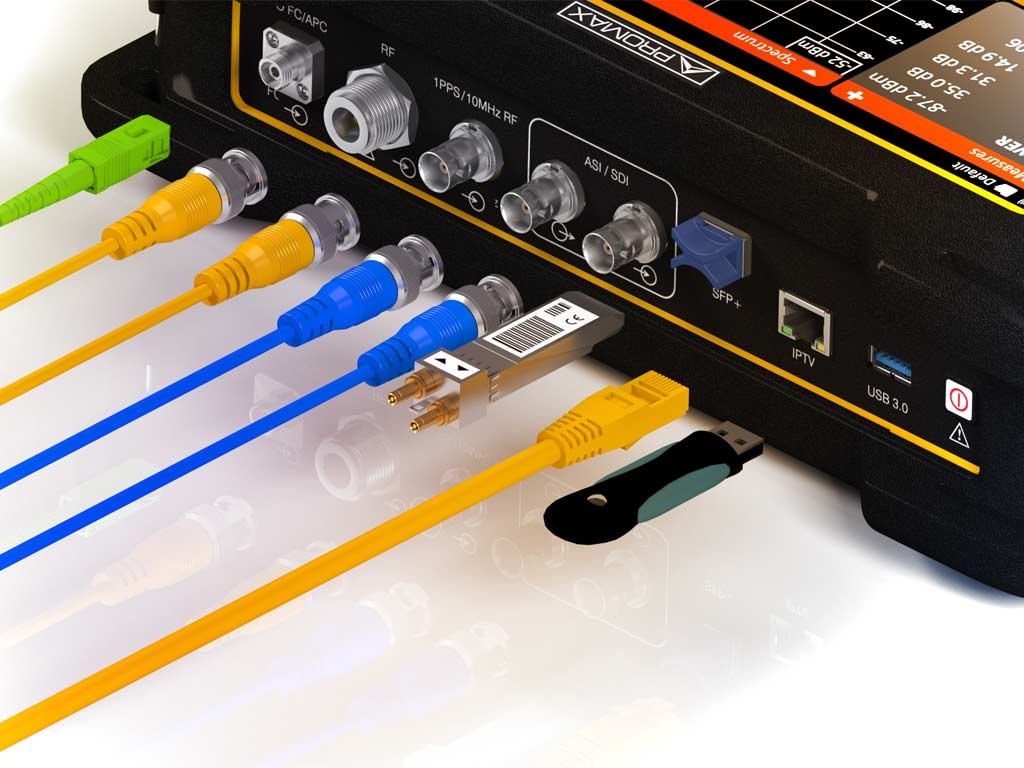

输入和输出

· 通用射频输入（N 型，母头 50 Ω）

· ASI/SDI 输入和输出（BNC 母头，75 Ω 3 Gbps）

· SPF+ 连接器

· 模拟音频/视频输入（3.5 毫米插孔）

· HDMI 输出（v1.4b 高达 3840x2160 像素 @30 Hz）

· USB 2.0 (Micro-B)。海量存储/远程控制命令

· 用于 webControl/远程控制命令的以太网 (RJ45)

· 光输入（FC/APC，母头）

· 1 PPS / 10 MHz 参考

· Entrada IPTV（以太网 RJ45 10/100/1000 Mbps）

· IPTV 输入（RJ45 以太网 10/100/1000 Mbps）

· 立体声耳机音频输出（3.5 毫米插孔）

· USB 3.0 主机（A 型 USB-CDC 设备）

· CAM（DVB-CI 兼容 CAM 模块输入）

功能

· 星座图

· LTE 入口测试

· 动态回波分析

· StealthID（调整参数的即时识别）

· PLS（物理层加扰）

· 超快速频谱分析仪

· 4K解码器

· MAX 和 MIN 保持

· FM RDS 无线电测量和解码

· 测量报告的屏幕截图和数据记录器

· Beacon-Flyaways SND 和 VSAT

· 宽带LNB

· 无线 2.4 GHz

· LTE 1.8 GHz

· OTT

· 服务记录

· 场强测量

· 任务计划者

· 组合图

· 频谱图

· 信号监测

· 远程控制 (webControl)

· 运营商的 MER

· 覆盖分析

· 视频/音频流

· 扫描 + 倾斜

· TS录音

· TS分析

· IPTV组播测量和解码

· 肩部衰减

· 网络延迟

· DVB-T2 MI 分析

· 眼图

· 碱性磷酸酶记录

· 载频漂移测试
