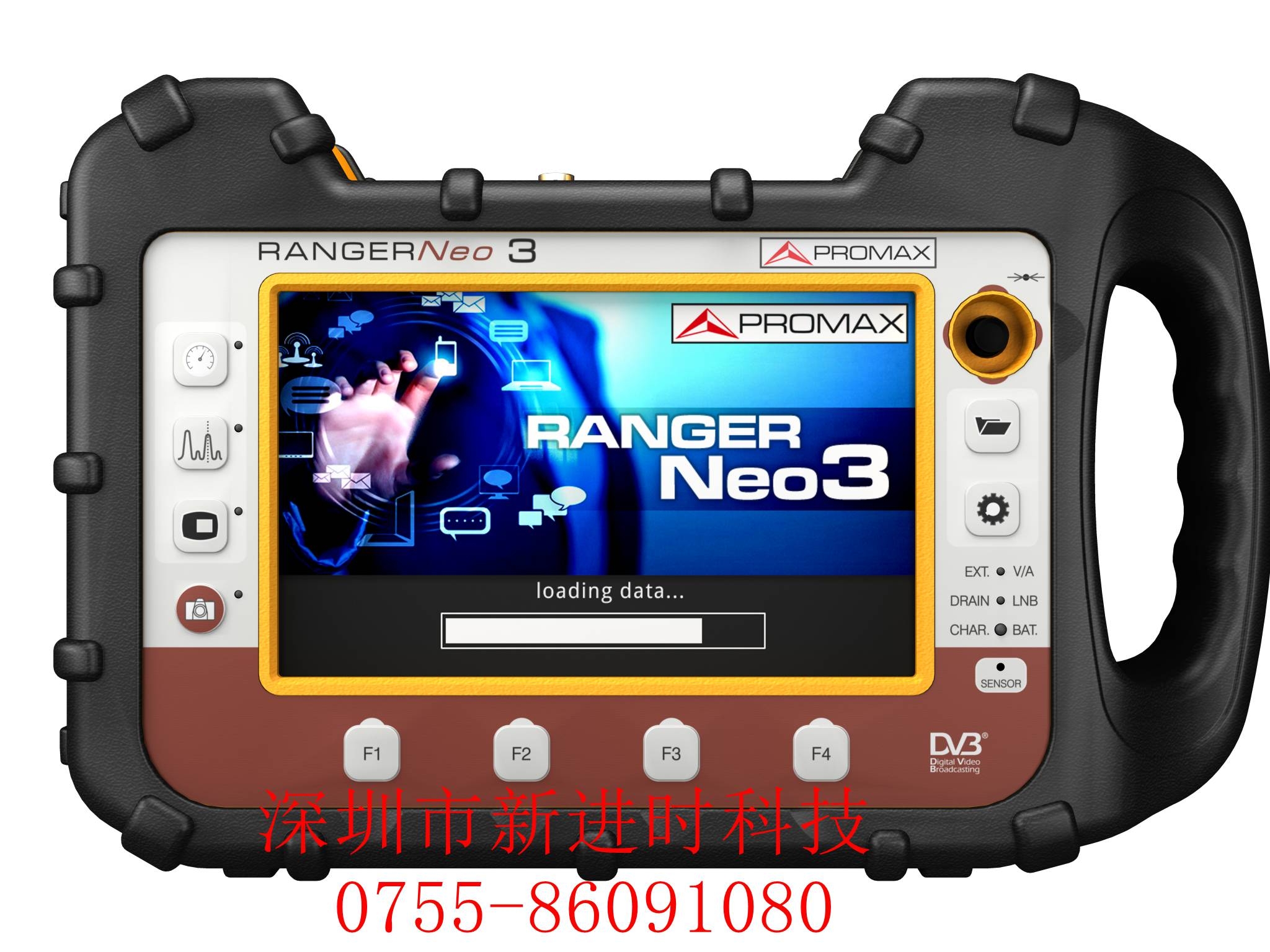

西班牙PROMAX电视信号场强仪RANGERNeo3
RANGERNeo 3场强仪应用领域
1.环境电磁辐射监测：环保系统辐射管理部门、安监系统职业卫生监督管理部门、疾病控制中心；
2.移动通讯、广播电视等单位电磁辐射监测：信号传输基站；
3.工作场所的电磁场安全监测：冶金、船舶制造、交通、电力、输变电系统、环境评价机构、职业卫生评价机构；
4.无线电管理部门；
5.国防电子设备的电磁场安全监测；
6.机场雷达电磁环境的安全监测；
7.EMC电磁兼容测试领域；
8.相关院所及院校的EMF电磁辐射研究
ranger场强仪功能特点
西班牙PROMAX电视信号场强仪RANGERNeo3采用H.265 HEVC DVB-T2高清格式的全新数字地面电视提供了可拓展带宽的灵活性，分辨率可高达1080 p。RANGERNeo 3全新电视信号分析场强仪，提供HEVC信号解调并兼容全新标准T2-MI广播信号。触控面板和传统键盘的混合操作将带给您带来全新的体验。
西班牙PROMAX电视信号场强仪RANGERNeo3在电视信号测量领域代表着新的演变，它足以改变人们在测量领域的理解，它最突出的是功能超级强大，卫星对星，地面开路，有线电视信号，移动电视和有线电视频道,WIFI等相关测试都能完成，它支持电视制式 PAL、NTSC、SECAM 支持电视音频 M、N、B、G、I、D、K、L 它体积小，重量非常轻便于携带。
西班牙PROMAX电视信号测试仪RANGERNeo3满足陆地上、卫星、有线所有从数字到模拟信号的测量，支持模拟信号的同时也支持数字信号，当按下自动跟踪按钮，它会自动完成信号锁定和测量，首先自动识别是否是模拟信号还是数字信号，如果检测到是模拟的，它将自动切换到标准档，反之将会切换到数字档，它将分析各钟调制类型包括QAM、QPSK、COFDM，以及其它相关参数。
场强仪技术特点
该款数字电视卫星场强仪还能够测量 DVB-S, DVB-S2,DVB-S2 Multistream,DSS,ACM/VCM,DVB-C,DVB-C2,DVB-T2lite,TS, DVB-T2-MI(Gateway to Modulator),DAB,DAB+等信号。所有不同的 EFC 都可以测。包括 DVB-S2 的 1/4,1/3,2/5,1/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10、QPSK信号的 3/5,2/3,3/4,5/6,8/9,9/10 及 8 PSK 信号。如果你还要处理模拟信号,会让你在黑暗中一览无余。它能测量信号水平、C/N、音视频比、FM 的偏离和解调(最后两者是用于典型的地面开路电视信号的)在频谱模式下四个箭头键用于设定频率范围和频谱线水平(上下移动频谱显示)。也用在菜单中选择不同的项目和选项。调谐旋钮在频谱模式下用于在菜单中移动加亮选项或者变更转发器/频道。在前面板上有三个显示状态的 LED ，还有一个光线感应器。LED 显示屏幕上有图像显示、外接装置 (LNB) 已在供电，而且电池正在充电。感应器会调整屏幕的亮度和对比度，并使电池电力消耗最省。电池大约能持续工作 4.5 小时之久。但是要充满 80% 的电能只需 3 小时。F 接头位于侧面最上方。随包附有连接适配器(F 对 BNC 和 F 对 DIN)。在背面是欧插接口，能用来向外部的监视器传输 LCD 上的声音和图像，也可以接入音视频.

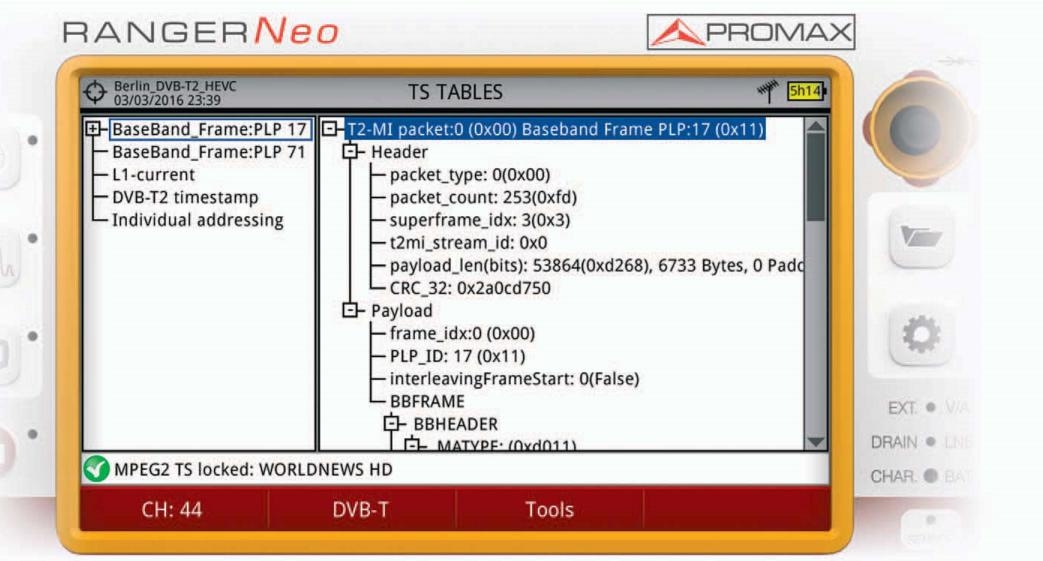

PROMAX场强仪T2-MI PACKET ANALYSIS
场强仪WbLNB COMPATIBEL
西班牙PROMAX电视信号测试仪RANGERNeo3技术指标
|
场强仪RANGERNeo 3
|
|
操作模式：
|

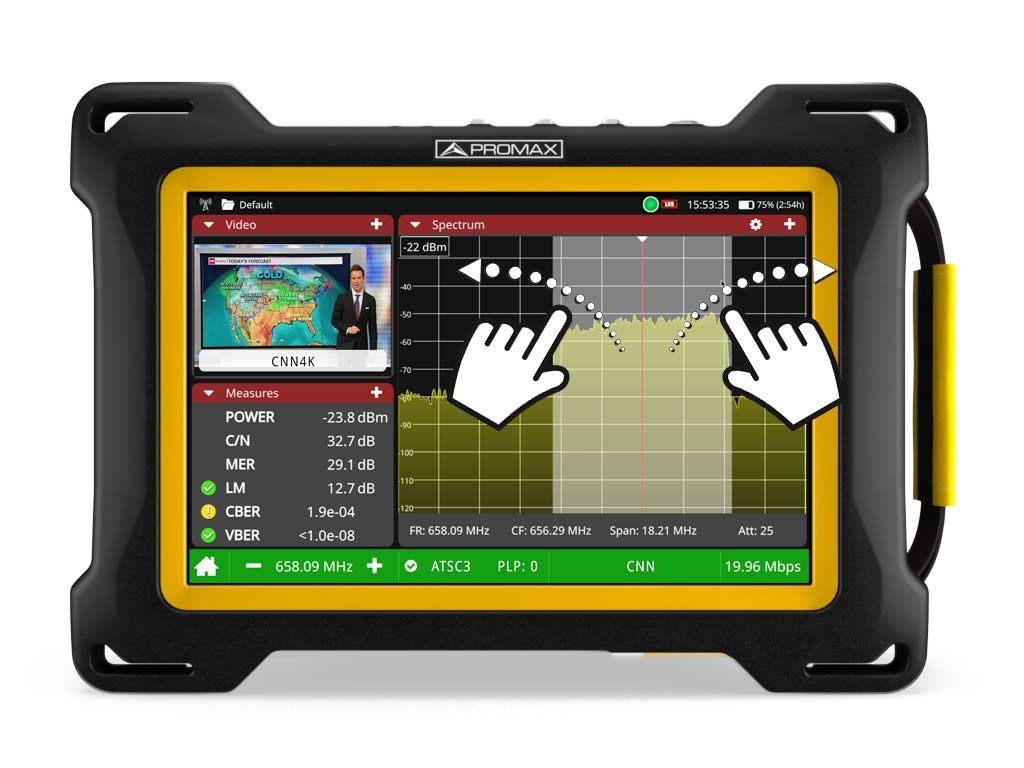

混合操作：7"触摸屏+传统键盘
|
|
数字标准：
|
DVB-T, DVB-T2, DVB-T2 lite, DVB-T2-MI (Gateway to Modulator), TS
|
|
DVB-C, DVB-C2
|
|
DVB-S, DVB-S2, DVB-S2 Multistream, DSS, ACM / VCM
|
|
DAB, DAB+
|
|
音频解码：
|
MPEG-1, MPEG-2, HE-AAC,杜比数字技术,杜比数字+
|
|
视频解码：
|
MPEG-2,MPEG-4/H2.64,HEVC/2.65
|
|

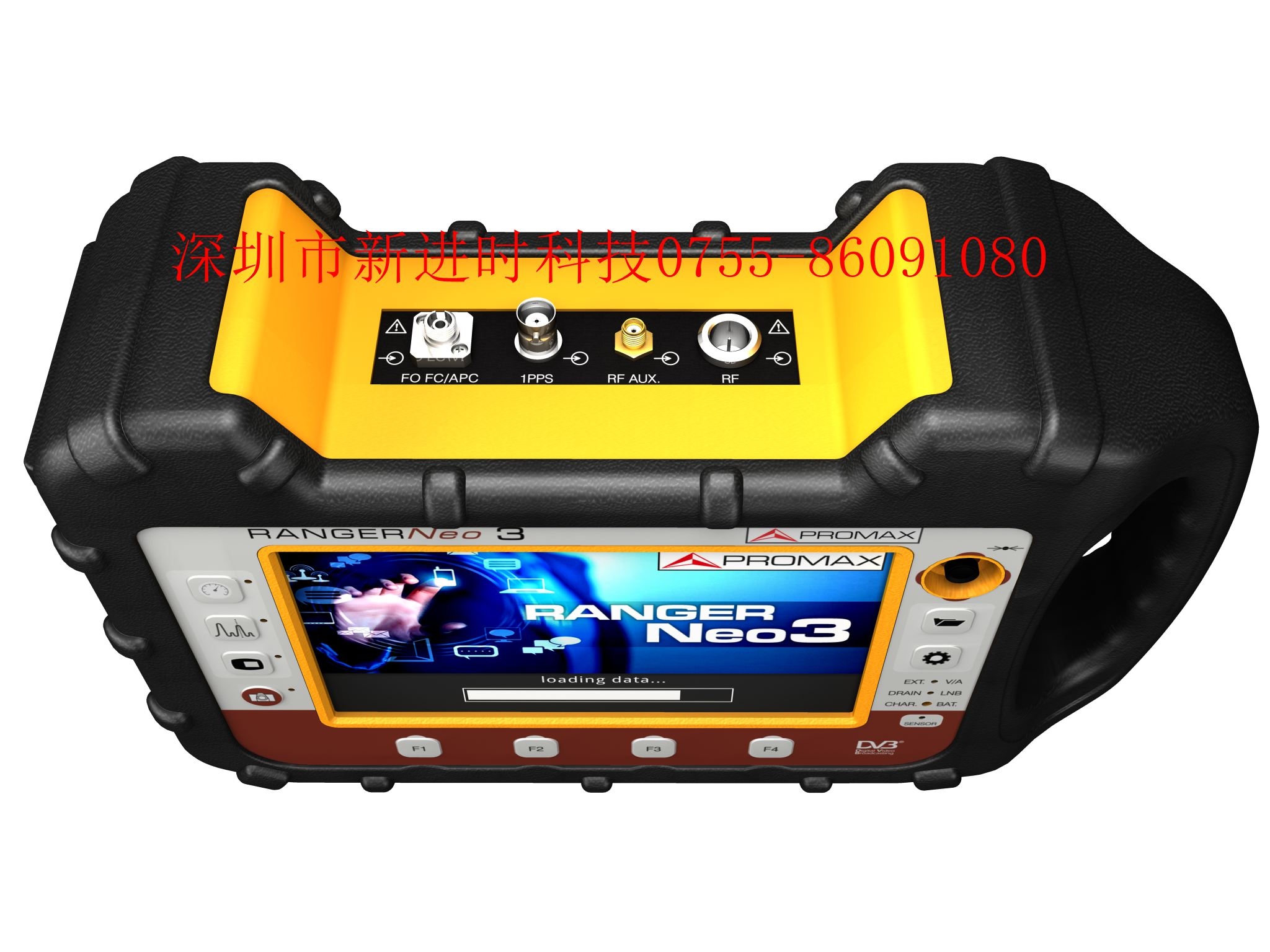

输入与输出：
|
射频输入:阻抗75 Ω，
|
|
ASI-TS输入与输出，带 BNC 和 F 适配器
|
|
IPTV测量输入和解码，UDP/RTP,RJ45以太网10/100/1000Mbps
|
|
HDMI输出
|
|
远程控制IP输入
|
|
视频/音频输入与输出
|
|

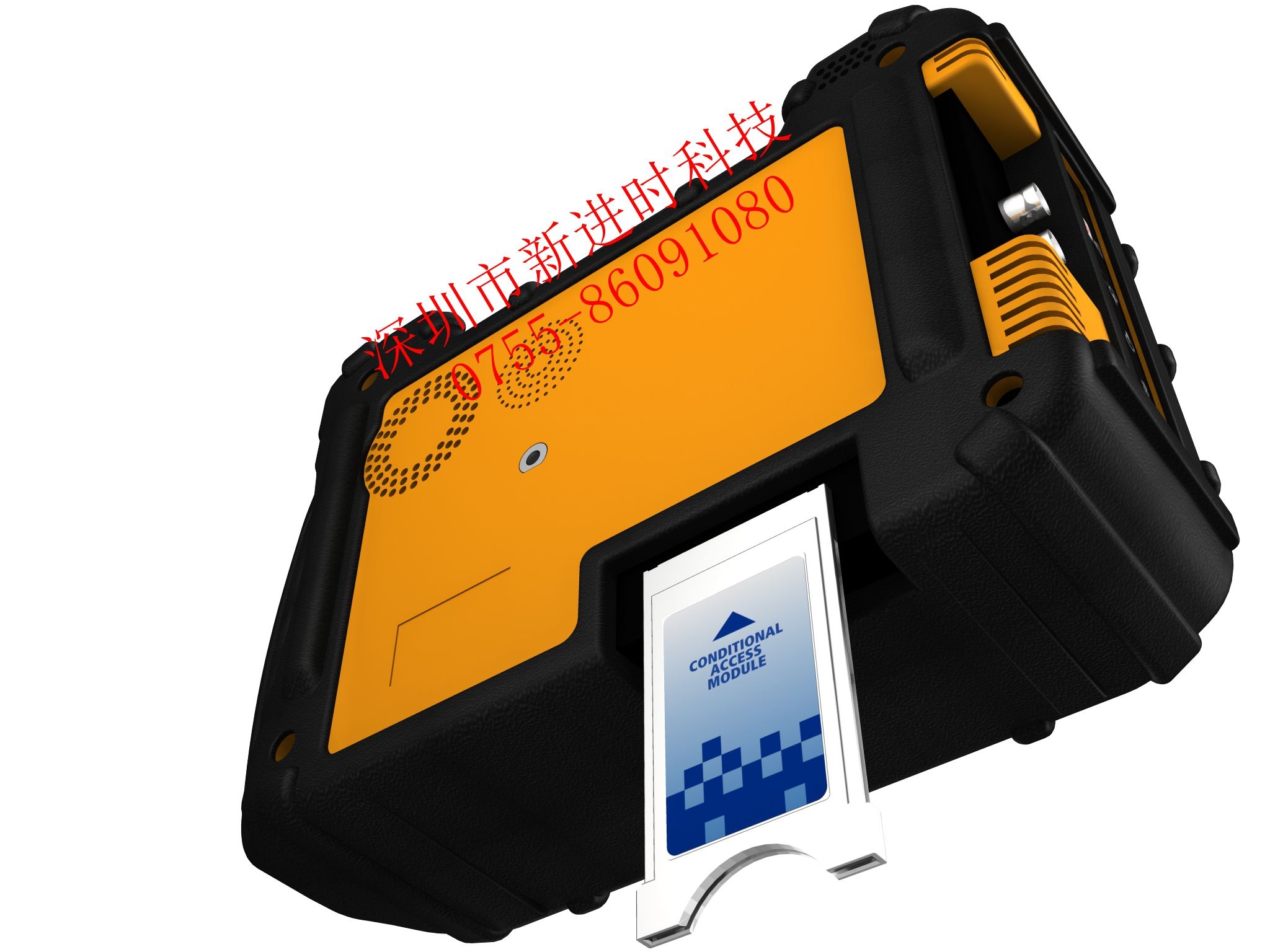

用于CA模块的通用接口插槽
|
|
2个USB接口，用于数据传输和GPS模块
|
|
功能：
|
画中画与频谱
|
|
所有DVB标准的星座图
|
|
LTE滤波器
|
|
动态回波分析
|
|
StealthID（调整参数的即时识别）
|
|
DVB-S2 多个码流
|
|
PSL
|
|
峰值保持
|
|
超快速光谱分析仪（90毫秒扫描时间）
|
|
FM RDS无线电测量和解码
|
|
场强仪功能：
|
信号监测
|
|
场强强度
|
|
任务管理
|
|
H.265检测、测量和解码
|
|
测量报告包含屏幕截图和数据记录
|
|
WIFI 2.4GHz
|
|
LTE 1.8GHz
|
|
OTT
|
|
服务记录
|
|
DVB-S2multistream
|
|
信号监测追踪
|
|
场强度测量
|
|
计划表
|
|
码流记录
|
|
码流分析
|
|
分辨率带宽：2，10，20，40，100，200kHz,1MHz
|
|
网络服务器
|
|
MER载体
|
|
IPTV多点传送
|
|
带肩
|
|
网络延时
|
|
GPS覆盖范围分析
|
|
SNG&VSAT警标
|
|
调制方式-频率范围
|
数字电视:5-1000MHz 卫星：250-2350MHz
|
|
DVB-T COFDM
|
35~115dBµV,CBER,VBER,MER,C/N,Link margin
|
|
DVB-T2 Base and lite COFDM
|
35~115dBµV,CBER,LBER,MER,C/N,Link margin,BCH ESR,LDP iterations,wrong packets
|
|
DVB-C QAM
|
45~115dBµV,BER,MER,C/N and Link margin
|
|
DVB-C2 COFDM
|
45~115dBµV,CBER,MER,C/N,LBER,BCH ESR,LDP iterations and wrong packets
|
|
PAL,SECAM and NTSC 模拟TV
|
M,N,B,G,I,D,K and L
|
|
FM 收音
|
Level measurement
|
|
DVB-S QPSK
|
35~115dBµV,CBER,MER,C/N,Link margin
|
|
DVB-S2,QPSK,8PSK,16APSK,32APSK
|
35~115dBµV,CBER,LBER,MER,C/N,Link margin,BCH ESR,LDP iterations,wrong packets
|
|
DSS QPSK
|
35~115dBµV,CBER,VBER,MER,C/N and Noise margin
|
|
场强仪频谱分析-频率范围
|
数字电视:5-1000MHz 卫星：250-2500MHz
|
|
场强仪测量范围
|
10~130dBµV
|
|
Full/500/200/100/50/20/10MHz
|
|
选件：OP-003-PS
|
OPM & OPT to RF conv &WIFI 5GHz <E2.6GHz
|
|
OP-003-WL
|
WIFI 5 GHz & LTE 2.6 GHz
|
|
码流分析
|
实时传输流文件及码流文件以表格形式显示,比特率分析和 TR 101290报警监控
|
|
内部存储
|
带宽可升级到7GHz,屏幕截图，传送码流记录
|
|
光纤测量选件：
|
内置光纤射频转换器
|
|
内置光纤功率计
|
|
TS-ASI 输入与输出：
|
多路传送或IGMP v2传输方式
|
|
IPTV输出：
|
以太网100/1000 Mbps
|
|
RJ45连接头
|
|
UDP 或 RTP/UDP协议
|
|
多路传送或IGMP v2传输方式
|
|
有效负载：数据包从1到7 MPEG-2
|
|
场强仪PC连接(通过以太网接口)
|
NetUpdate 4(免费软件）
|
|
免费和自动固件升级
|
|
远程控制(网络服务器)
|
|
数据记录仪下载数据
|
|
自定义频道表
|
|
测量报告和截图
|
|
DiSEqC发生器：依据DiSEqC 1.2标准
|
|
SATCR/SCD (EN50494) DCSS/SCD2 (EN50607）
|
|
电池使用时间长达4小时以上
|
场强仪2.4 GHz WIFI分析

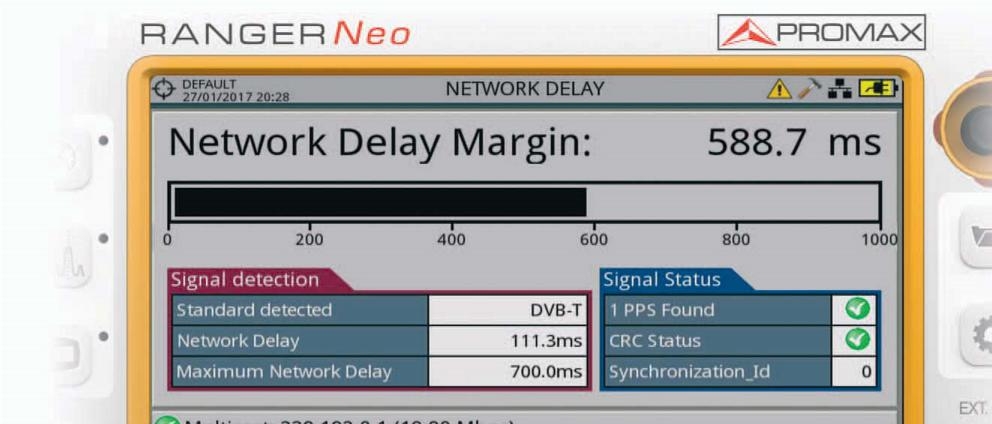

场强仪网络延时范围

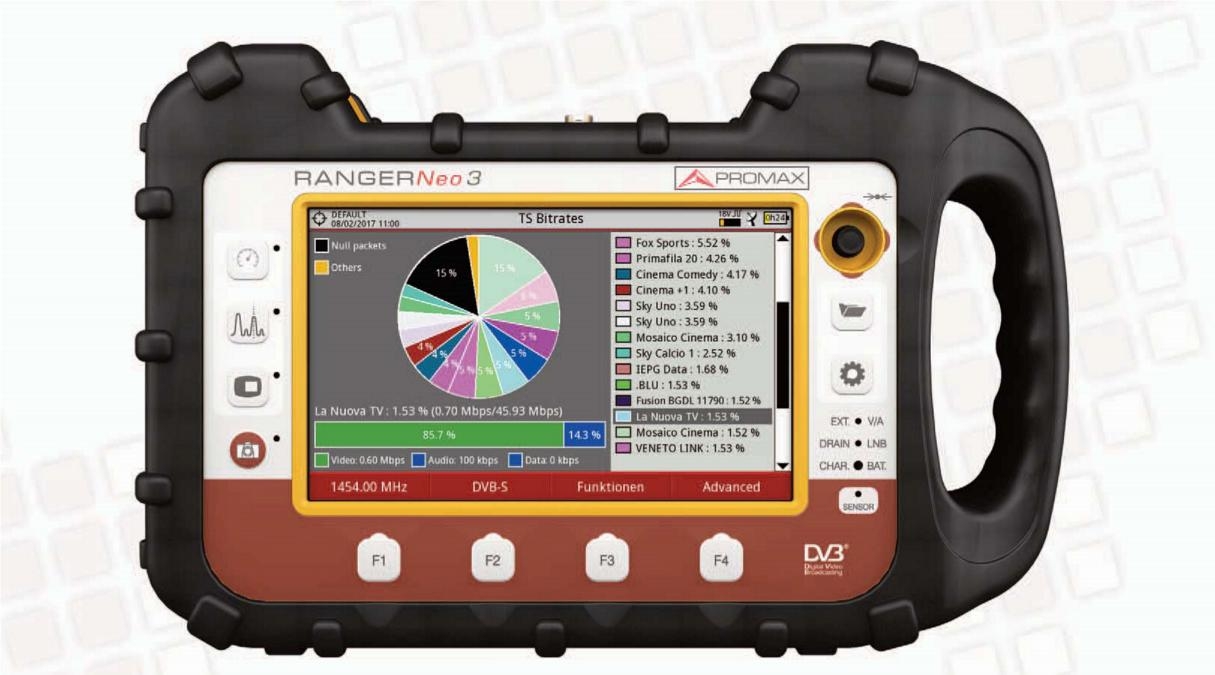

场强仪传送码流分析

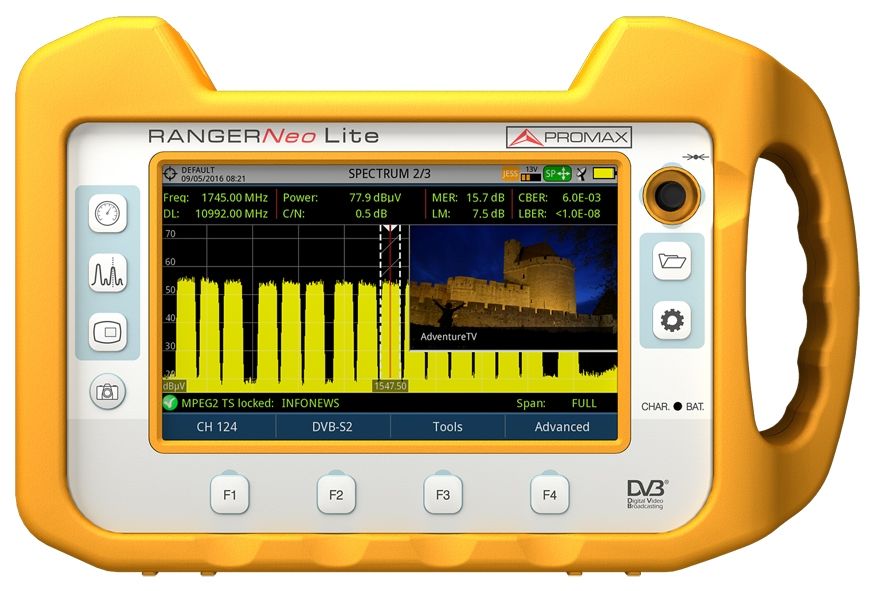

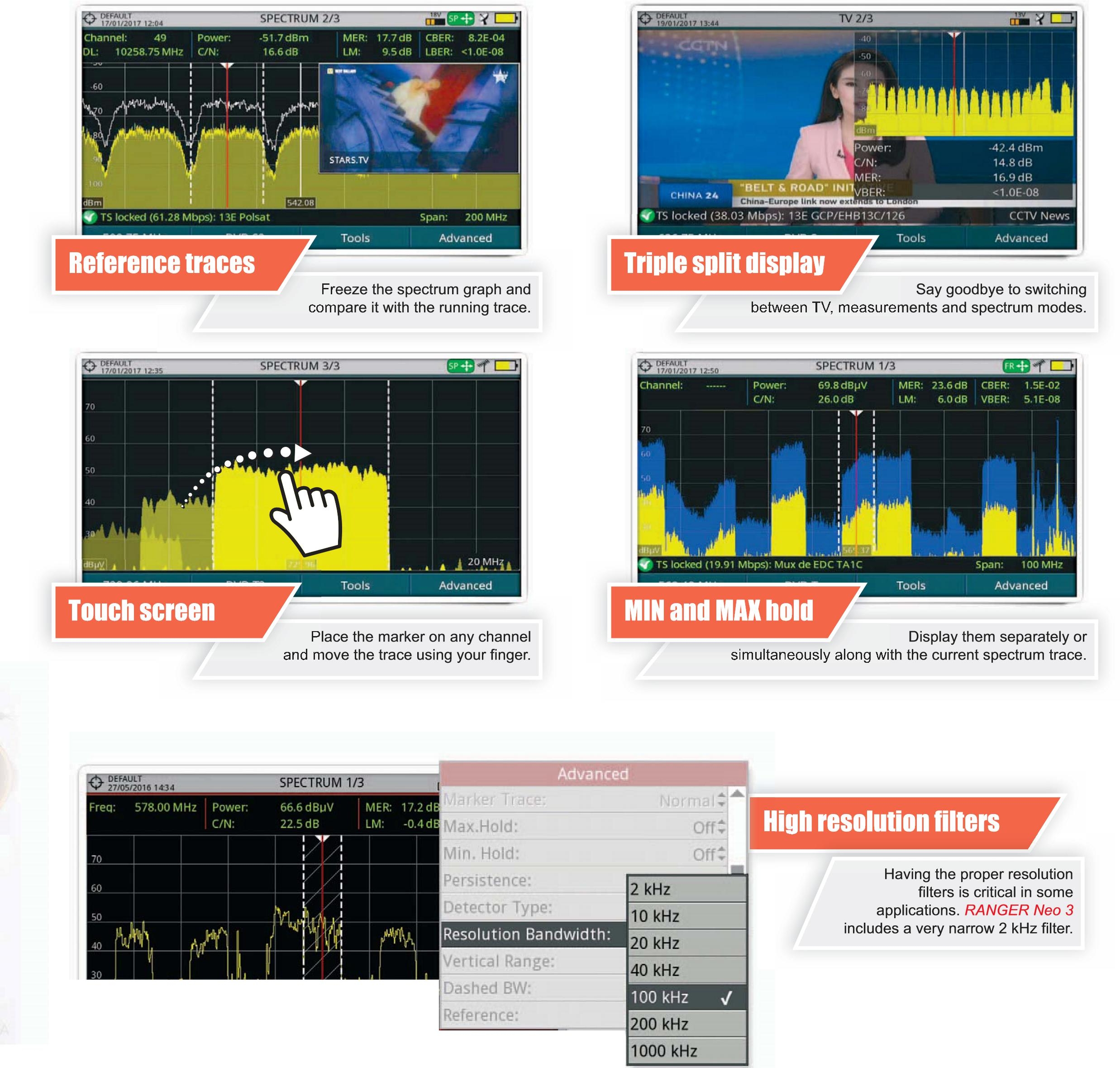

场强仪快速精确的频谱分析

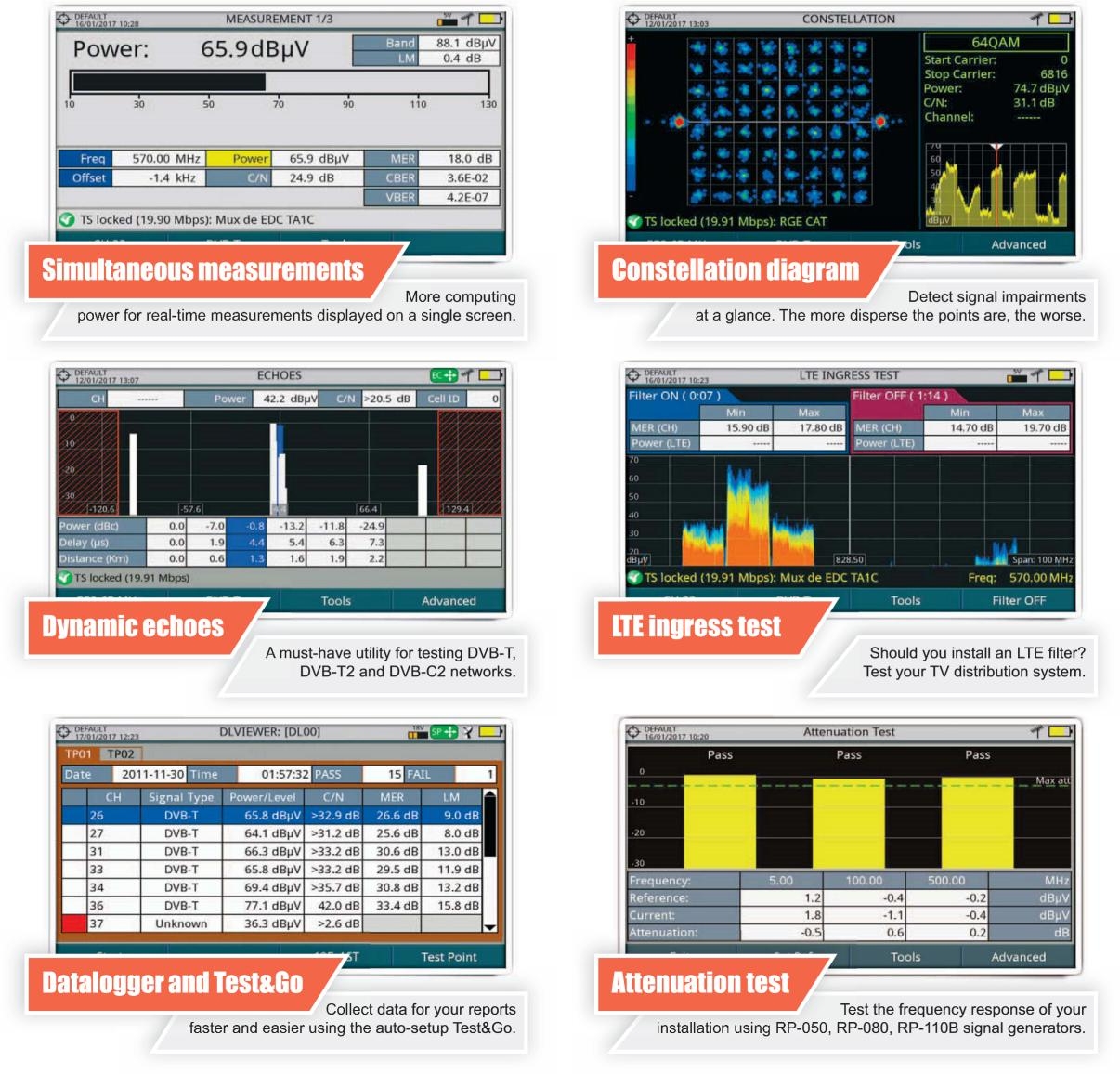

场强仪各种测试功能

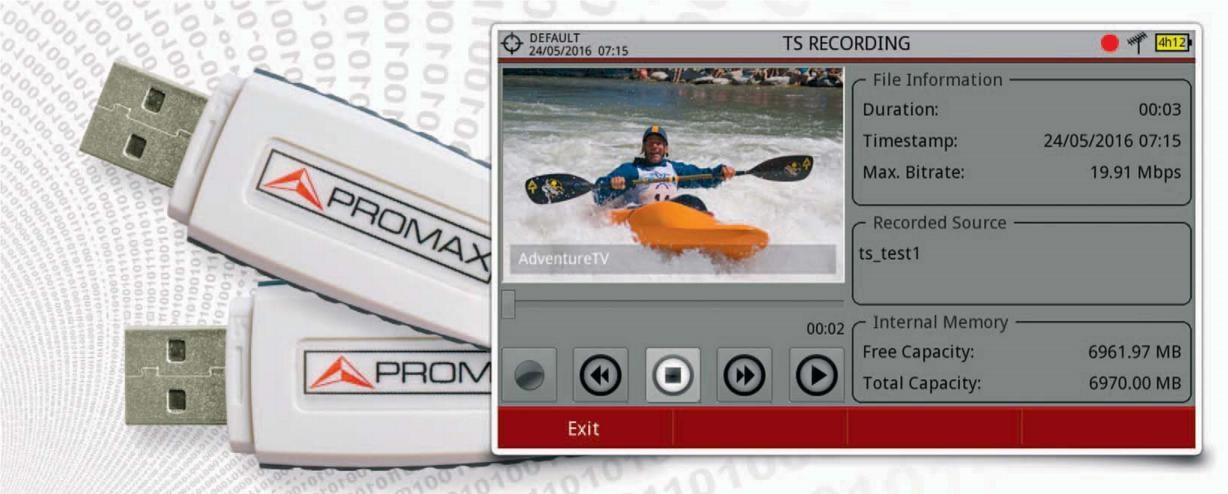

场强仪码流录制存储
|
西班牙PROMAX电视信号数字电视场强仪RANGERNeo3更多详细产品技术参数请访问www.ecredix.com.cn
|
