产品简介：

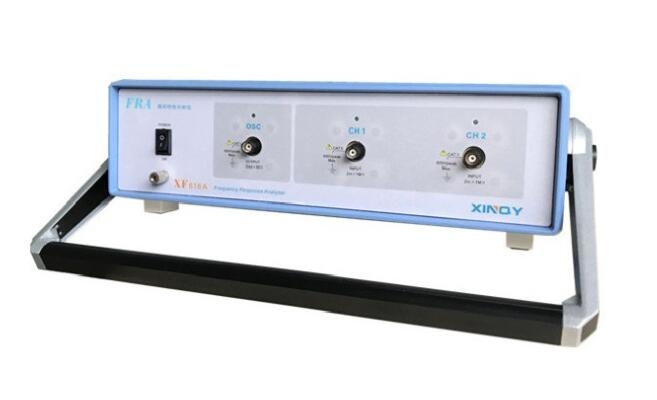

XF-618A频率特性分析仪（FRA）是一款能够在1Hz~15MHz频率范围内精确测量输入信号的振幅（增益）和相位差的精密仪器。
仪器包含一个信号源输出和两个输入通道，可用于负反馈环路的稳定性分析（特别是针对开关电源的环路特性测试），电路输出阻抗测试，电路的传输性测试，元器件的阻抗测试等。
应用领域：
波形测试
电源环路特性测量
电源输出阻抗测量
电路传输特性测量
电源抑制比（PSRR）测量
电子元件的阻抗测量
振幅、增益、相位测量
产品特点：
频率范围：1Hz~15MHz
增益精度：±0.05，相位精度±0.2º
动态量程：>100dB
绝缘电压：600Vepeak
自动量程选择
分段注入功能，不同频率段输出不同幅度注入信号，最大限度提高整体灵敏度
伯德图显示，阻抗显示功能
简易示波器模式，实时显示输入波形
输入振幅、相位显示
通过USB接口与电脑通信，上位机软件控制，界面直观易于使用
一键打印报告，图文数据保存
测量误差：
|
CH1/CH2
|
≤100KHz
|
≤2MHz
|
≤10MHz
|
≤15MHz
|
|
幅度比
|
±0.05dB
|
±0.1dB
|
±0.1dB
|
±0.3dB
|
|
相位差
|
±0.2º
|
±0.25º
|
±0.5º
|
±1º
|
Note：校准完毕，输入电压100mVpeak为条件
技术规格指标：
|
振荡器部分
|
|
输出波形
|
正弦波
|
|
频率范围
|
1Hz~15MHz
|
|
频率步进
|
1Hz精度，±2ppm
|
|
AC振幅
|
0V~10Vpeak（无负载）
|
|
DC偏置
|
‘-10V~10V（无负载）
|
|
频率扫描
|
对数/线性
|
|
绝缘
|
600Vpeak（对机箱、对输入）
|
|
接口
|
BNC
|
|
分析输入部分
|
|
通道数
|
2通道(CH1/CH2)
|
|
输入阻抗
|
1MΩ||24pF
|
|
最大测量电压
|
600Vpeak
|
|
动态量程
|
>100dB
|
|
分析模式
|
Ratio:CH1/CH2、CH2/CH1
|
|
接口
|
BNC
|
|
绝缘
|
600Vpeak（对机箱、振荡器）
|
|
显示及其它
|
|
图形
|
伯德图、阻抗图、实时波形图
|
|
测量数据显示
|
增益/振幅（线性、对数）、相位差
|
|
控制接口
|
USB
|
|
电源
|
85~265VAC
|
|
功耗
|
30W MAX
|
|
重量
|
<6Kg
|
|
尺寸
|
366*102*400mm
|
