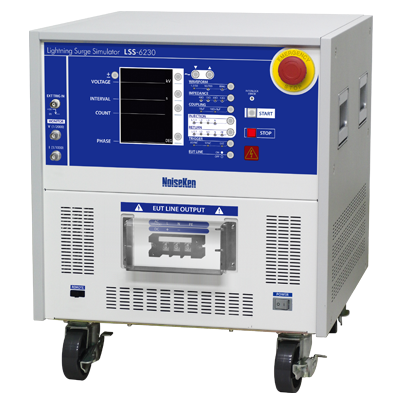

雷击浪涌试验器 LSS-6230

产品详情



特   征


  • 完全满足IEC61000-4-5 ed2 规格的雷击浪涌试验器
  • 内置满足ANSI/IEEE C62.45的振岭波
  • 最大设定电压为6.6kV的试验
  • 装备可以简单检查试验前波形的输出波形检测端子
  • 具有互锁功能，装备紧急停止功能的安全设计
  • 除了单机操作以外，还可以软件控制（选件）
  • 标准装配AC/DC耦合去耦网络. 对应到三相 AC500V 50A（三相试验是需要选件）
  • 准备了通信专用耦合去耦网络, 互连线用耦合去耦网络,隔离变压器（选件）

规　格

 <共同>

项目 规格
输出极性 正/负
放电间隔 (最短充电时间) ~999 秒. 步进为1 秒
出力回数設定 1~999 次 步进1为 次

 <浪涌输出部>


1.2/50μs-8/20μs

综合波

浪涌电压 开路电压 0.5 to 6.0kV ±10%
前沿时间 1.2μs±30%
半峰值时间  50μs±20%
浪涌电流 短路电流  250 to 3000A ±10%
前沿时间  8μs±20%
半峰值时间  20μs±20%
最短充电时间 10 秒
输出阻抗 2Ω±10%
0.5μs-100kHz
Ring wave 		浪涌电压 开路电压 0.5 to 6.0kV ±10%
上升时间  0.5μs±0.15μs
频率   100kHz ±20kHz
浪涌电流 第2峰值电压  第1峰值电压的40-110%
第3峰值电压   第2峰值电压的40-80%
第4峰值电压  第3峰值电压的40-80%
最短充电时间 5 秒
输出阻抗秒

12 Ω±3 Ω(选择限制电阻12Ω时) 　

30 Ω±8 Ω(选择限制电阻30 Ω时）

耦合回路（手动设定）

线 - 线 : 18μF, 线 - 地 : 10Ω+9μF,

线 - 地间同时注入 (L+N-PE) : 9μF/9μF

去耦线圈 1.5mH
耦合AC（被测物）电源容量 单相 AC240V/16A MAX 50/60Hz
耦合DC（被测物）电源容量 DC125V/16A MAX
Phase angle control  0～360°±10°,以注入/回路相为基准


  <外部CDN(耦合去耦网络)用浪涌输出部>

10/700μs-5/320μs
综合波 		浪涌电压  开路电压    0.5 to 6.0kV ±10%
前沿时间    10μs±30%
半峰值时间   700μs±20%
浪涌电流 短路电流   12.5 to 150A ±10%
前沿时间  5μs±20%
半峰值时间  320μs±20%
最短充电时间 15 Sec.
输出阻抗 40Ω±10%

  <其他>

电压监控 BNC输出, 1/1000±10%
电流监控 BNC输出, 1mV/A±10%
通信功能 满足RS-232的光通信
驱动电源 AC100V~120V±10%, AC200V~240V±10%,50/60Hz　额定功率 : 小于300VA
外形寸法 W430×H515×D500 mm（不含突起部）
重量 大约65kg

具体的价格、参数指标，请联系我司工作人员！热诚欢迎您来电咨询！
